PRODUKTBESCHREIBUNG

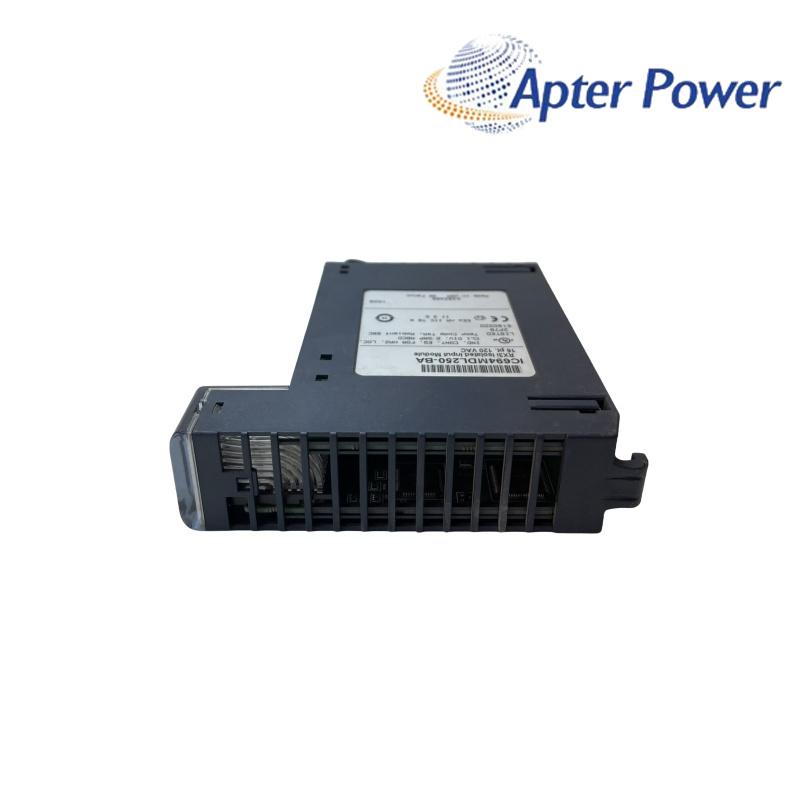

IC694MDL250 ist ein 120 VAC 16-Punkt isoliertes Eingangsmodul von GE Fanuc . Die 16 isolierten Eingangspunkte können

an verschiedenen Phasen der Wechselstromversorgung verwendet oder von derselben Versorgung gespeist werden. Ein RC-Snubber schützt die Eingänge

gegen vorübergehende elektrische Störungen, die auf der Stromleitung vorhanden sein können. Die Eingangsfilterzeit des Moduls kann

während des Betriebs durch das Anwendungsprogramm geändert werden. DIP-Schaltereinstellungen sind nicht erforderlich. Das Modul IC694MDL250

kann mit einem Box-Style (IC694TBB032), erweiterten Box-Style (IC694TBB132), Feder-Style (IC694TBS032) oder

erweiterte Federklemmenblöcke (IC694TBS132). Erweiterte Klemmenblöcke bieten zusätzliche Abdeckungstiefe im Allgemeinen

erforderlich für die Feldverdrahtung zu AC-Geräten. Hinweis: Klemmenblöcke müssen separat bestellt werden.

Individuell nummerierte LEDs auf dem Modul zeigen den EIN/AUS-Status für einzelne Eingangspunkte an. Die TB-LED ist grün

wenn der abnehmbare Klemmenblock ordnungsgemäß verriegelt ist, und rot, wenn der Klemmenblock nicht verriegelt ist. Rote Bänder befinden sich

auf der Türkarte warnen den Benutzer, dass der  IC694MDL250  Hochspannung führt. Dieses Modul kann in jedem I/O-Steckplatz installiert werden

als Teil des RX3i-Systems. Es muss jedoch mit RX3i CPU Version 3.50 oder höher verwendet werden und ist nicht kompatibel mit einem

SPS-CPU der Serie 90-30. Wenn eine Eingangsfilterzeit auf alle Eingänge des Moduls angewendet wird, sollte die Eingangsfilterung aktiviert werden

in der Softwarekonfiguration des Moduls. Die Länge der digitalen Filtereinstellungen muss 16 betragen und ein Speicherplatzwert

muss identifiziert werden. Durch Konfigurieren einer digitalen Filtereinstellungslänge von 0 wird der Eingangsfilter deaktiviert.
